热塑性弹性体TPE,TPR测试硬度偏差原因

硬度是热塑性弹性体TPE,TPR非常重要的一个物性参数，不同的测试方法和条件可能导致测试结果会有偏差，下面塑伯笔者分析热塑性弹性体硬度测试偏差有哪些原因！

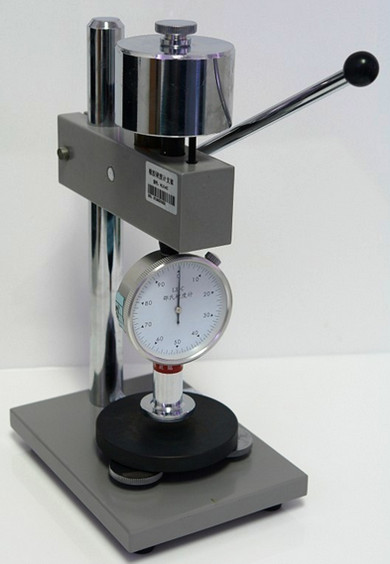

1．试样厚度的影响

邵尔A型硬度值是由压针压入试样的深度来测定的，因此试样厚度直接影响试验结果。试样受到压力厚产生变形，受到压力的部位变薄，硬度值增大。所以，试样厚度小硬度值大，试样厚度大硬度值小。

2．压针长度对试验结果的影响

标准中规定邵尔A硬度计的压针露出加压面的高度为2.5mm，在自由状态时指针应指零点。当压针在平滑的金属板或玻璃上时，仪器指针应指100度，如果指示大于或小于100度时，说明压针露出高度大于或小于2.5mm或小于2.5mm，这种情况下应停止使用，进行校正。当压针露出高度大于2.5mm时测得的硬度值偏高。

3．压针端部形状对试验结果的影响

邵尔A型硬度计的压针端部在长期作用下，造成磨损，使其几何尺寸改变，影响试验结果，磨损后的端部直径变大所测得结果也大，这是因为其单位面积的压强不同所致。直径大则压强小所测得硬度值偏大，反之偏小。

4．温度对试验结果的影响

橡胶为高分子材料，其硬度值随环境的变化而变化，温度高则硬度值降低。胶料不同其影响程度不同，如结晶速度慢的天然橡胶，温度对其影响小些，而氯丁橡胶、丁苯橡胶等则影响显著。对热塑性弹性体而言，温度影响亦是较为显著。通常在夏天，同一款型号的TPE,TPR材料，比在冬天要软5度(A)左右！

5．读数时间的影响

一般规定是在23°C，当冬天以0°C和夏天30°C为比较，一般夏天测试结果要比冬天低2~5A，即使在环境温度23°C条件下存放1小时，冬夏天还仍旧有1~3A的偏差。

6.测试时硬度计与试样表明接触的速度

如果用力过快或过慢，都会导致硬度偏差，其间大约有1~2A的偏差。

欢迎广大用户关注塑伯TPE官网，如有转载，请注明出处，谢谢！
